施耐德交流接觸器LC1-D09M7C接線圖及安裝注意事項

施耐德交流接觸器LC1-D09M7C廣泛用作電力的開斷和控制電路。LC1-D09M7C利用主接點來開閉電路，用輔助接點來執行控制指令。主接點一般只有常開接點，而輔助接點常有兩對具有常開和常閉功能的接點，小型的接觸器也經常作為中間繼電器配合主電路使用。施耐德交流接觸器的接點，由銀鎢合金制成，具有良好的導電性和耐高溫燒蝕性。

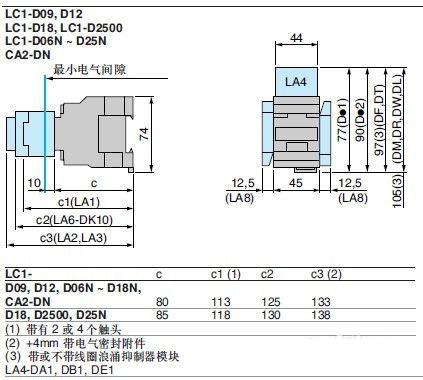

施耐德交流接觸器LC1-D09M7C基本結構：

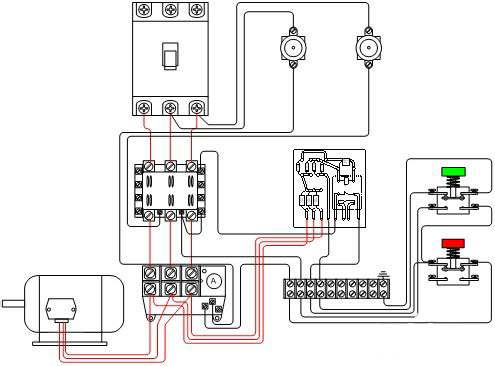

施耐德交流接觸器LC1-D09M7C接線圖：

施耐德交流接觸器LC1-D09M7C安裝時，應該按規定條件安裝，接觸器線圈的接線端子A1符合應朝上方，符合人的視覺習慣

對有金屬安裝底板的接觸器要妥善接地

接線端螺釘應擰緊，檢查接線正確無誤后，應在主觸頭不帶電情況下，先使吸引線圈通電分合數次，試驗動作可靠后，才能投入使用

使用時如發現有不正常噪音，可能是鐵芯極面上有污物，請擦凈極面

使用中，應定期檢查產品各部件，要求可動部位不卡住，緊固件無松脫，零部件如有損壞，應及時更換
